反擊碎石機簡介

反擊碎石機又叫反擊式破碎機，主要用于冶金、化工、建材、水電等經常需要搬遷作業的物料加工，特別是用于高速公路、鐵路、水電工程等流動性石料的作業。是一種新型效率高的破碎設備，其特點是：體積小、構造簡單、破碎比大、耗能少、生產能力大、產品粒度均勻、并有選擇性的碎礦作用。

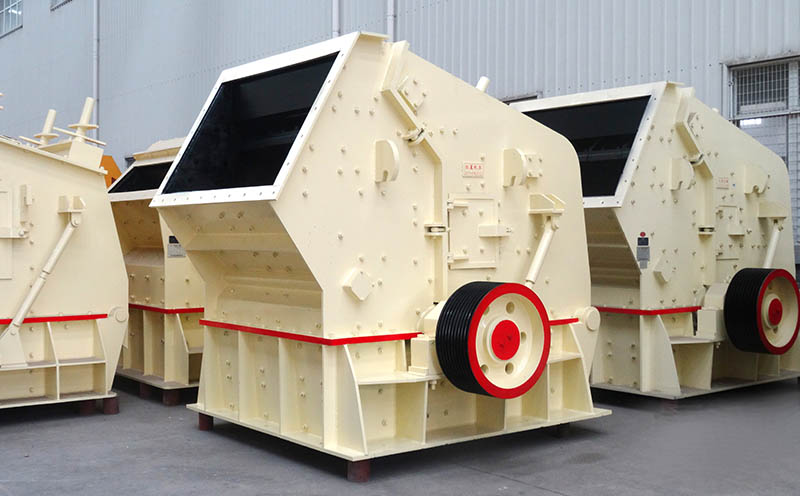

反擊碎石機

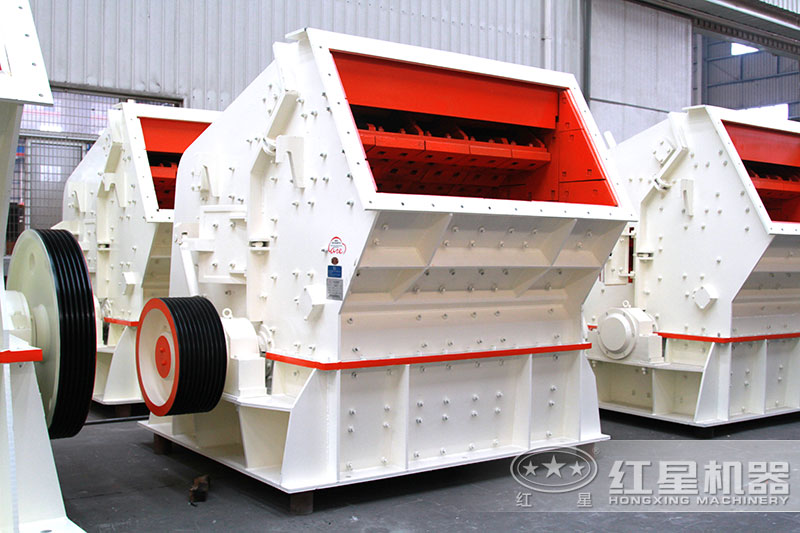

反擊碎石機車間實拍

反擊碎石機優勢

1、反擊碎石機處理邊長100-500毫米以下物料，具抗壓強最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。

2、構造簡單、體積小、重量輕、生產能力大、生產成本低。

3、進料口大、破碎腔高、適應物料硬度高。

4、破碎比大，可達40，因此可以簡化破碎流程，可使三段破碎變成兩段或一段破碎，降低選礦廠設備費用。

反擊碎石機優勢

反擊碎石機結構

反擊破主要由反擊架、反擊塊、板錘、轉子部件 等結構組成，設計合理、結構緊湊

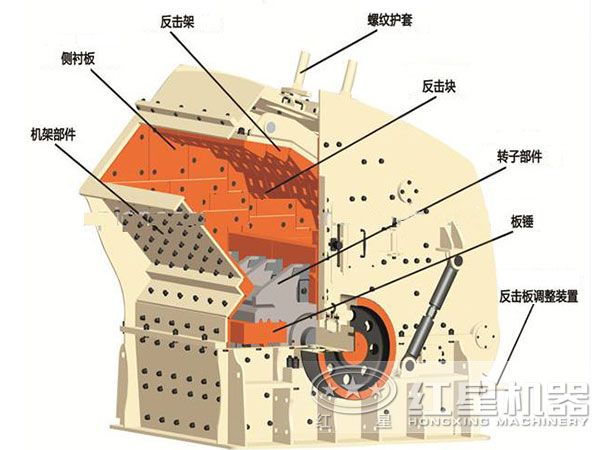

結構圖

作業原理

利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，直到物料被破碎到所需粒度，由出料口排出。

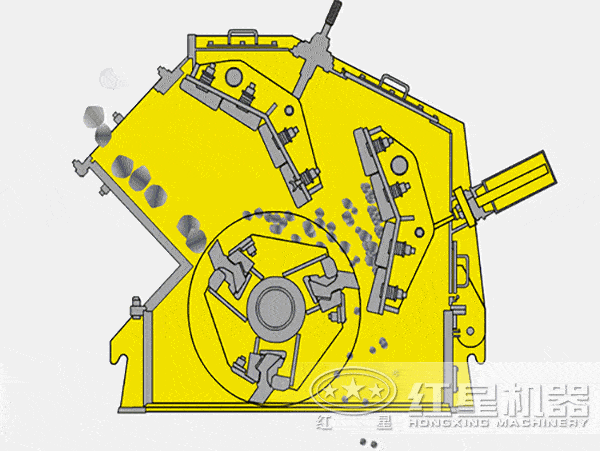

反擊碎石機工作原理

技術參數

型號 規格
（mm）		 進料口尺寸
（mm）		 最大進料粒度
（mm）		 處理能力
（t/h）		 電機功率
（kw）		 外形尺寸
（長×寬×高）
（mm）
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
