錘式破碎機內部結構詳解

發布時間:2015-07-30 16:42:27 更新時間:2021-09-10 08:18:01 編輯:紅星機器

錘式破碎機是直接將最大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。該設備主要由箱體、轉子、錘頭、反擊襯板、篩板等部分組成。本文將對錘式破碎機的主要構造部分進行詳細的介紹。


錘式破碎機

錘式破碎機成品展示

1、錘式破碎機機架

錘式破碎機的機架機殼由下機體、后上蓋、左側壁和右側壁組成,通過螺栓將各部分連接為一體,用鋼板焊接而成,也可以做成箱型結構。沿轉子中心線可以把機架分為上、下機架兩部分,彼此用螺栓聯接。其中上機架的上部為進料口,機架內部和礦石接觸部分均裝有錳鋼襯板,方便磨損后進行更換。機架下部直接用地腳螺栓固定在混凝土上。為了防止漏灰,機殼的任意部位與軸接觸的地方全部設有軸封。另外,在側壁和下機體都設置了小門,供安裝和檢修使用。

2、錘式破碎機傳動裝置

錘式破碎機的工作原理是利用高速回轉的錘頭沖擊物料使之破碎,所以傳動裝置由電動機通過彈性聯軸節直接帶動主軸旋轉,主軸則通過球面調心滾珠軸承安裝在機架兩側的軸承座中。軸承用干油定期潤滑,保證設備在使用過程中正常運轉。

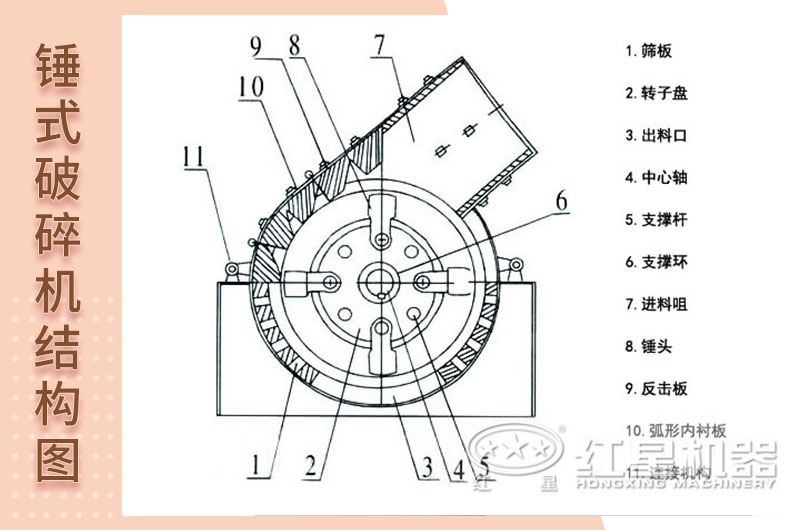

結構

錘式破碎機內部結構詳解

3、錘式破碎機錘頭

錘式破碎機的錘頭與反擊式破碎機的板錘一樣都是主要的工作部件,在使用中比較容易磨損,所以錘頭采用高強耐磨材料制成,一般使用的是高錳鋼。錘頭的形狀主要有板狀和塊狀,塊狀錘頭比板狀錘頭重,主要用于塊度和硬度較大及長度較長的物料破碎。近幾年又研制出新的圓形錘頭,簡稱環錘。環錘懸掛在十字型轉盤上,不僅能隨轉子公轉而對物料進行沖擊破碎,而且能繞軸自轉,對物料進行碾壓破碎,因此功耗較低。裝有環錘的破碎機主要用于破碎煤炭等物料。

4、錘式破碎機轉子

錘式破碎機的轉子由主軸、錘盤、銷軸、錘頭等組成。主軸是錘式破碎機支撐轉子的最為主要的部件,轉子、錘頭的重量、沖擊力都由其承受,所以主軸的材質需要具有較高的韌性和強度,主軸的材質采用高質量合金鋼。錘頭懸掛在錘盤上的銷孔中,用鎖緊螺母在銷軸兩端固定,以防錘盤和錘頭的軸向竄動,錘盤在設備運轉中無法避免會受到物料的沖擊與磨損,錘頭更是主要的易磨損部件,所以兩者都需要采用高強耐磨的材質制成。

工作情況

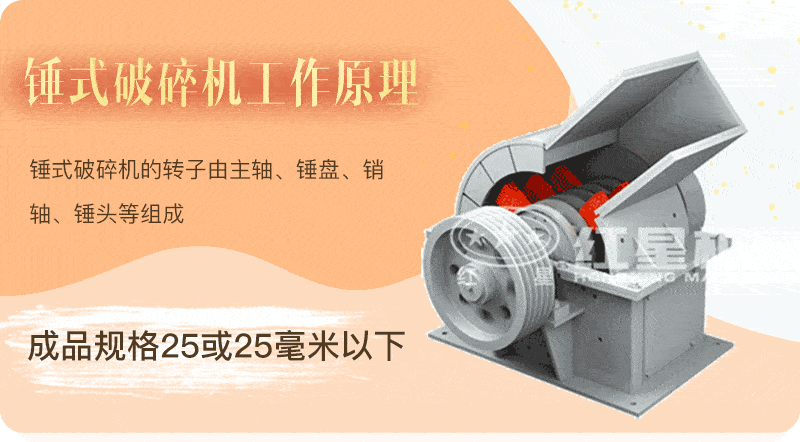

錘式破碎機作業原理動圖展示

5、錘式破碎機反擊襯板

反擊襯板在錘式破碎機運轉時會受到物料的沖擊與研磨,它采用高錳鋼鑄造淬火經過強化處理,保證了反擊襯板優越的耐磨性和耐沖擊性。反擊襯板與錘頭一樣是易于磨損的部件,所以要注意對其進行良好的日常維護與保養。

6、錘式破碎機篩板

錘式破碎機的篩板由弧形篩架和篩板組成,設置在轉子的下方。篩板由許多塊拼成,利用自重以及相互擠壓的方式固定在篩架上,篩板上有內小、外大的錐形篩孔。當錘頭磨損后,調節螺栓的上下位置即可改變錘頭端部和篩板表面的間隙大小,以保證該間隙在一定的范圍內,從而保證一定的產品粒度范圍。

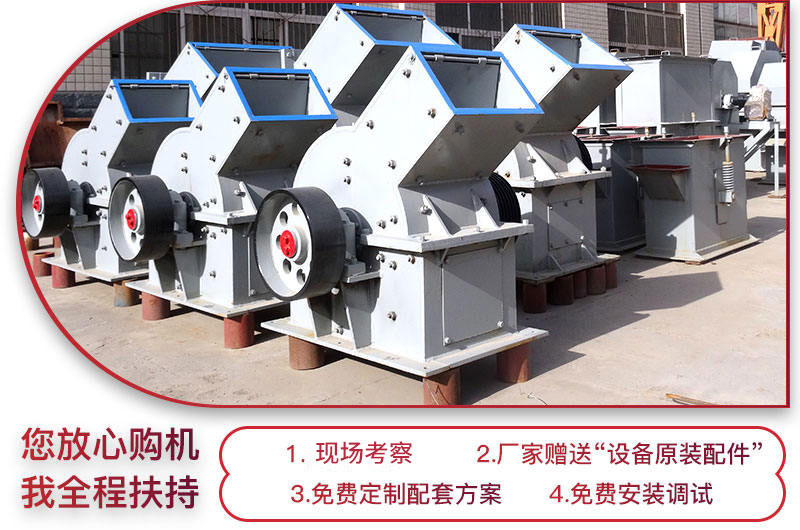

錘式破碎機

多種規格錘式破碎機可選 提供完善服務

只有詳細了解了錘式破碎機的內部結構,才能更好的操作該破碎機設備,使其發揮更好的性能。更多錘式破碎機的相關知識,可以咨詢0371-67772626,或者直接到廠考察!總部地址:中國鄭州高新技術產業開發區檀香路8號。
